GTKWave：波形查看与格式转换全家桶
数字波形查看的事实标准，并附带 VCD、FST、EVCD、LXT2、VZT 转换与挖掘工具链。

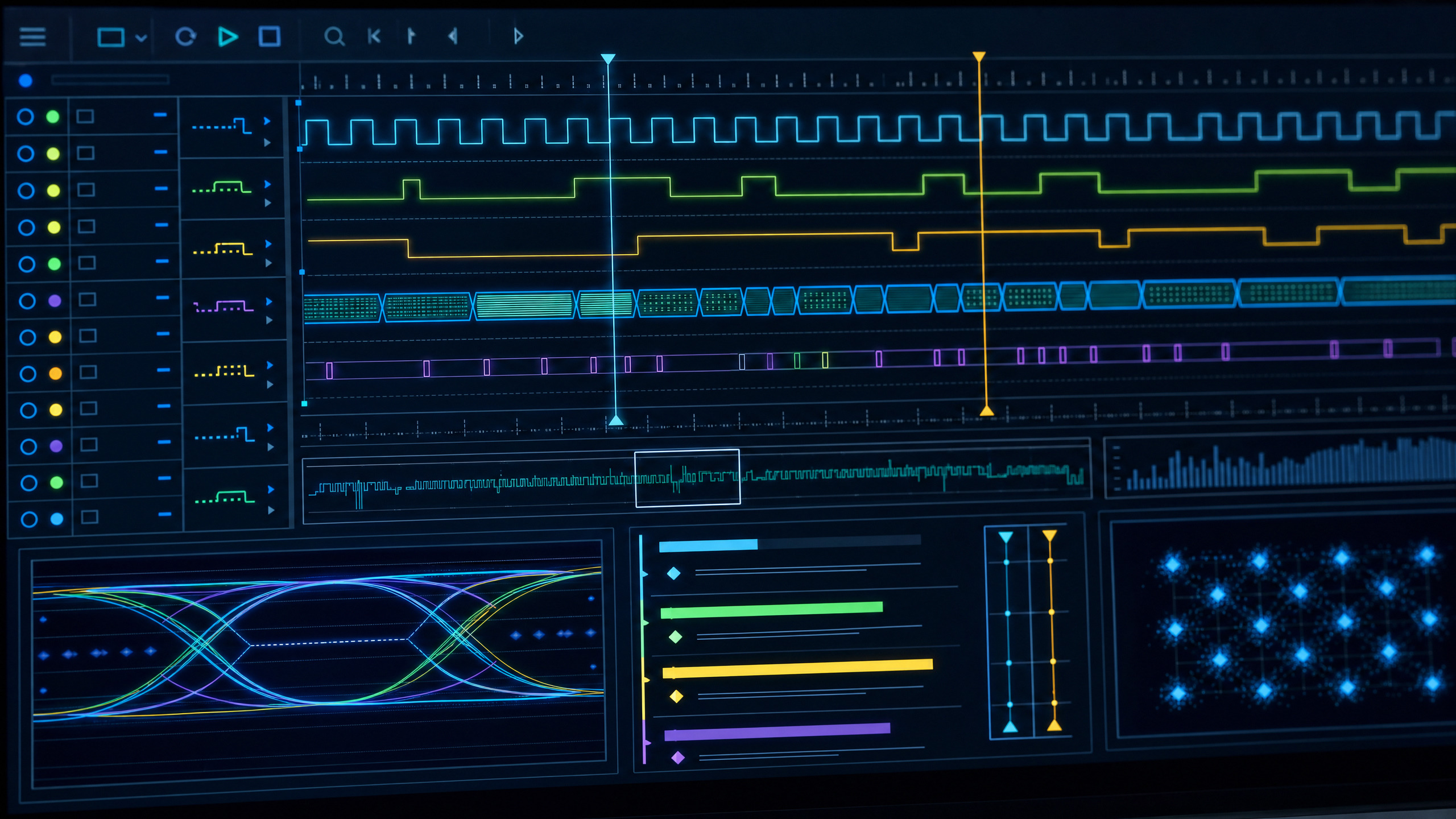

GTKWave 支持 VCD、FST、LXT2、VZT、GHW 与 EVCD，提供层次树、正则搜索、总线拆合、游标测量、翻译过滤器与视图保存。
大波形推荐流程
vcd2fst big.vcd big.fst
gtkwave big.fst view.gtkw命令行工具
| 工具 | 用途 |
|---|---|
| vcd2fst / fst2vcd | VCD 与 FST 互转 |
| evcd2vcd | ATE EVCD 转普通 VCD |
| fstminer | 按信号和值检索大 dump |
| twinwave | 并排对比两份波形 |
Tcl 脚本还可自动添加信号、缩放区间并批量导出截图。
